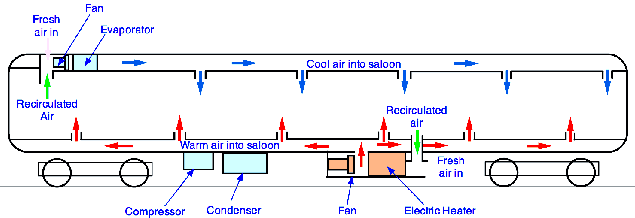

شناخت کمپرسور پیستونی: عملکردی مشابه سیلندر و پیستون خودرو داشته که با هر بار رفت و برگشت پیستون مقداری از گاز مبرد موجود در محفظه کمپرسور به داخل سیلندر مکیده شده و تحت تراکم قرار گرفته و با فشار به داخل سیستم هدایت می شود.

 آشنایی با کمپرسور های روتاری (دوار): در این نوع کمپرسور ها با گردش 360 درجه ای تیغه ها عمل مکش و کمپرس ماده مبرد انجام می گیرد، بدین ترتیب که وقتی گاز از دریچه ورودی وارد کمپرسور می شود ، در اثر چرخش تیغه ها و برخورد پره ها با گاز آن را با فشار به سوی لوله های خروجی هدایت می کند.
کمپرسورهای روتاری نسبت به کمپرسورهای پیستونی مصرف برق کمتری داشته و صدای حاصل از کارکرد آنها نیز کمتر است و در مجموع راندمان بالاتری نسبت به کمپرسورهای پیستونی دارند.
تعمیرات کمپرسور های اسکرول: نوع دیگری از کمپرسورهای مورد مصرف در کولر های گازی می باشند که معمولاً در ظرفیت های بالا مورد استفاده قرار می گیرند . مکانیزم داخلی این کمپرسور ها از دو قطعه حلزونی شکل تشکیل شده که یکی ثابت و دیگری متحرک می باشد که حرکت حلزون متحرک باعث فشرده شدن گاز بین این دو شده و فشار لازم را در خروجی ایجاد می نماید. از مهمترین مزایای این کمپرسور ها راندمان بالا – صدای کم و طول عمر زیاد آن می باشد ولیکن قیمت بسیار بالاتری نسبت به سایر کمپرسورها دارند.
آشنایی با انواع کندانسور (تقطیر کننده)

مجموعه ای از لوله های مسی و صفحات آلومینیومی مشبک  با طراحی خاص می باشد که در بخش خارجی دستگاه (outdoor) قرارگرفته و وظیفه آن جذب گرمای گاز مبرد (در حالت سرمایش) ، یا دفع سرمای آن (در حالت گرمایش) و انتقال به محیط بیرون می باشد.

البته برخی تولید کنندگان در تولید لوله های اواپراتور و کندانسور از فلزات دیگری به غیر از مس نیز استفاده می نمایند، ولیکن در حال حاضر استفاده از لوله های مسی مناسب ترین گزینه می باشد.
آشنایی با مدل های اواپراتور (تبخیر کننده)

مجموعه ای از لوله های مسی و صفحات آلومینیومی مشبک  با طراحی خاص می باشد که در بخش داخلی دستگاه (Indoor) قرار گرفته و محل خنک سازی هوا (در حالت سرمایش) و یا دفع گرما (در حالت گرمایش) میباشد. به عبارتی هوای درون اتاق با مکیده شدن از قسمت بالای یونیت داخلی وارد محفظه اواپراتور شده و پس از خنک شدن (در حالت سرمایش) و یا گرم شدن (در حالت گرمایش) از قسمت پایینی آن به سمت اتاق دمیدهمی شود.

طریقه استفاده از ماده مبرد (گاز خنک)

ماده مبرد با دریافت گرمای محیط در بخش اواپراتور کولر گازی از حالت مایع تبدیل به گاز شده و در بخش کندانسور با پس دادن گرما مجدداً به حالت مایع تبدیل می شود. نیروی لازم جهت چرخش گاز خنک کننده در سیستم توسط کمپرسور انجام می پذیرد.

گاز خنک کننده مورد استفاده در کولرهای گازی معمولاً R22بوده که در سالهای اخیر به دلیل حفاظت از لایه ازن ، با سایر گازهای سازگار با محیط زیست مانند   R410Aدر حال جایگزین شدن می باشد. به منظور مطالعه بیشتر در مورد ویژگیهای گازهای خنک کننده می توانید استاندارد شماره 10050 مؤسسه استاندارد و تحقیقات صنعتی ایران را مطالعه فرمایید.
 لوله مویی

وظیفه لوله مویی در کولرهای گازی افت فشار مبرد و ایجاد فرصت لازم جهت تبخیر آن در اواپراتور می باشد.

آشنایی با بخش دمپر و استپ موتور

دمپر تیغه ای پلاستیکی است که با قرار گرفتن در دهانه خروجی هوا در یونیت داخلی، جهت حرکت باد را از بالا به پایین تغییر می دهد.

استپ موتور (موتور سویینگ) موتور الکتریکی کوچکی است که دَوَران کامل ندارد و حرکت آن به صورت رفت و برگشتی و پلکانی است که تیغه آن متّصل به دمپر است و موجب تغییر حالت دمپر می گردد؛ استپ موتورها با جریان برق مستقیم کار می کنند.
آشنایی با پروانه فن و بلوور

تعریف و عیب یابی پروانه فن: قطعه ای دایره ای شکل است که پره های آن به دلیل داشتن زاویه نسبت به مرکز آن، در هنگام چرخش باعث عبور هوا از قسمت عقب به جلو و یا بالعکس می گردد؛ نیروی لازم جهت چرخش آن توسّط موتور فن یونیت خارجی تأمین می گردد؛ پروانه فن ها از جنس فلز و یا پلاستیک ساخته می شوند و وظیفه آنها عبور دادن هوا از میان کندانسور، جهت تسریع و بهبود تبادل حرارت در کندانسور می باشد.

بخش بلوور و تعمیرات آن : بلوور در واقع نوعی پروانه فن می باشد که به دلیل قرار گرفتن داخل اواپراتور، به صورت استوانه ای ساخته میشود که دارای پره های زاویه دار نسبت به محور استوانه می باشد و از پلاستیک یا فلز ساخته می شود؛ وظیفه بلوور، عبور دادن هوای محیط از داخل اواپراتور و دمیدن آن به داخل محیط می باشد و نیروی لازم جهت چرخش آن توسط موتور فن یونیت داخلی تأمین می گردد.

کولر گازی-ویدیو آموزشی تهویه مطبوع-HVAC TRAINING

بخش اصلی الکتریکی کولر گازی

اینورتر چیست؟

با روی کار آمدن اینورتر ها ، نسل سوم کولرهای گازی پا به عرصه نهاد.

کمپرسورهای کولرگازی را میتوان از نظر نوع کارکرد به دو مدل دور ثابت  و دور متغیر که همان اینورتر است تقسیم نمود.
در کولرگازی یا کمپرسورهای دور ثابت تنظیم دما به وسیله خاموش و روشن شدن کمپرسور انجام می گیرد که این عمل در واقع باعث وارد شدن شوک به سیستم برق می شود.

کولرهای گازی اینورتر همانطور که از اسم آن مشخص است به وسیله تغییر دور کمپرسور از خاموش و روشن شدن مکرر کمپرسور یا موتور کولرجلوگیری میکند و این فرآیند باعث صرفه جویی در مصرف برق می شود.

کولرهای اسپلیت هم بصورت دیواری و هم بصورت زمینی بر حسب نیاز عرضه میشوند و یکی از مهمترین مزیتهای کولرگازی تبادل حرارت در بخشهای مختلف دستگاه با هوای محیط می باشد.

کلیه کولرهای گازی و اسپیلت های ارائه شده در دماتجهیز ، فقط با برگه ضمانت و گارانتی اصلی شرکت های مربوطه مانند گلدایران ، سام سرویس ، تهویه نیا و …. عرضه می شوند.

برای محاسبه ظرفیت کولرگازی یا اسپلیت مورد نیاز در طبقات وسط ساختمان به ازاء هر متر مربع حدود 400 تا 600 (BTU) و درطبقاتی که بالای آنها پشت بام است بدلیل تابش خورشید بر سقف ،به ازاء هر مترمربع زیربنا بین 600 تا 800 (BTU) درنظر گرفته میشود. (مثلا” برای یک اتاق 12 متری اسپلیت 9000 و برای سالن 40 متری اسپلیت 24000 می تواند مناسب باشد.

کولرهای گازی یا اسپلیت های اینورتر دار (inverter ),دارای کمترین مصرف برق و با گرید انرژی A می باشند.بدیهی است کولرهای گازی اسپلیت گرید B نسبت به گرید A دارای مصرف برق بیشتری بوده ولی در هر حال از کولرهای گازی معمولی کم مصرف ترند.

اسپلیت های اینورتر با تبدیل برق متناوب به جریان برق مستقیم ، موجب استارت تدریجی، کم صدا و کم مصرف دستگاه در هنگام راه اندازی کولر می گردند.ولی میزان واقعی کاهش مصرف برق نسبت به افزایش شدید بهای دستگاه قابل بررسی است.

به منظور کاهش موثر مصرف برق کولرهای گازی یا اسپلیت ها ، همیشه دمای آنرا روی 25 درجه سانتیگراد تنظیم نمائید. این عمل باعث خاموش شدن متناوب کمپرسور دستگاه و کاهش هزینه برق مصرفی شما می گردد.

همچنین با توجه به تجمع هوای گرم در زیر سقف ، درصورتیکه محل نصب پنل اسپلیت روی دیوار فاصله بیشتری از سقف داشته باشد، انرژی کمتری جهت خنک کردن هوای زیر سقف مصرف شده (کاهش مصرف برق) و جریان هوای خنک بیشتری در سطح ایجاد می گردد.

قبل از انتخاب هر یک از مدلهای کولرهای گازی یا اسپیلت های زیربه موضوع تک فاز بودن یا سه فاز بودن برق مصرفی آن توجه نموده و همچنین آمپر برق مصرفی آنرابا آمپر(A) کنتور برق ساختمان خود مقایسه فرمائید.

شناخت الکتروموتور فن به همراه  پروانه

کولر گازی-ویدیو آموزشی تهویه مطبوع-HVAC TRAINING

وظیفه الکتروموتور چرخش و کنترل سرعت پروانه  فن می باشد که با حرکت دورانی پروانه دریونیت داخلی (indoor) هوای سرد شده در محفظه اواپراتور به درون اتاق هدایت می شود و در یونیت خارجی (outdoor) گرمای گرفته شده از گاز مبرد توسط لوله های کندانسور، به فضای بیرون پرتاب می گردد. (فن ایندور را فن اواپراتور و فن آوتدور را فن کندانسور نیز می نامند.ضمناً در اکثر کولرهای پنجره ای پروانه فن اواپراتور و کندانسور بر روی یک محور قرار داشته و توسط یک الکتروموتور نیروی چرخش هر دو پروانه تأمین می گردد).

برد الکترونیکی

وظیفه صدور فرمان و کنترل عملکرد بخشهای مختلف دستگاه را به عهده دارد.

فیوز حرارتی اتوماتیک (Overl)

وسیله حفاظتی است که کمپرسور را در مقابoad)ل نوسانات برق، درجه حرارت بیش از حد و سایر موارد الکتریکی محافظت می کند.

تعمیرات سنسور دما

برای کنترل برودت و تنظیم میزان سرمای مورد نیاز محیط مورد استفاده قرارمی گیردکه معمولاً در روی اواپراتور نصب می گردد و فرمان قطع و وصل کمپرسور از این طریق صادر می شود.

خازن های دستگاه و روش عیب یابی آنها

هدف از بکار گیری خازن عمدتاً افزایش گشتاور در زمان راه اندازی کمپرسور است و معمولاً یک خازن نیز برای راه اندازی موتور فن مورد استفاده قرار می گیرد.

1- هرگز ورودی ویا خروجی هوای دستگاههای تهویه مطبوع را مسدود نکنید.

این کار می تواند موجب برگشت هوای خروجی بصورت مستقیم به دستگاه و یا نریسدن هوای کافی به دستگاه شود. همچنین برگشت مستقیم هوا از مسیر خروجی دستگاه ، باعث کاهش راندمان دستگاه می شود ودر هر دو دستگاه داخلی و بیرونی، تبادل حرارتی مناسب، بین هوا و مبرد انجام نشده و فشار غیر طبیعی در سیستم ایجاد می شود ودر طولانی مدت باعث آسیب جدی به کمپرسور می گردد. دستگاههای داخلی و بیرونی سیستم های اسپیلت باید در فضایی نصب گردد که جریان هوای کافی جهت تبادل حرارتی وجود داشته باشد، در غیر این صورت بازدهی دستگاه به شدت کاهش می یابد.

2- هرگز دستگاههای تهویه مطبوع رادر حفاظ بسته قرارندهید،چراکه ممکن است ، هوای خروجی مستقیما وارد دستگاه شده و موجب بروز اشکال و عدم کارکرد صحیح شود. ضمنا سرویس و دسترسی به دستگاه نیز مشکل خواهد بود .

در نتیجه افت راندمان در دستگاه بوجود آمده و نهایتا باعث صدمه دیدن کمپرسور خواهد شد.( فضاهای لازم برای کارکرد دستگاه  را از روی جداول مهندسی و یا کاتالوگ شرکتهای سازنده استخراج نمایید.)

3-هرگز ورودی یک دستگاه بیرونی روبروی خروجی دستگاه دیگر قرار نگیرد.

کولر گازی-ویدیو آموزشی تهویه مطبوع-HVAC TRAINING

این کار باعث افت راندمان خروجی دستگاه می شود. در صورت نصب چند دستگاه کنارهم آنها را پهلو به پهلو یا پشت به پشت نصب نمایید. ورود هوای گرم خارج شده از یک دستگاه ، راندمان دستگاه رویرو را بشدت کاهش می دهد.

4- به گردش صحیح هوا در دستگاه بیرونی دقت نمائید.

( سرعت باد باید بیشتر از7 متر بر ثانیه باشد.) درصورت کارنکردن فن دستگاه بیرونی ، ممکن است صدمات جدی به سیستم وارد شود.

توجه داشته باشید که یونیت بیرونی بایستی به گونه ای نصب شود که باد از رو به رو به ان وزیده نشود.

درغیر اینصورت بازده دستگاه کاهش خواهد یافت .

5-به وضعیت نصب دستگاه بیرونی دقت نمائید.

– دستگاه را در مکانهایی که احتمال جمع شدن برف روی آن وجود دارد، نصب نکنید.

– اگر در یک پارکینگ این دستگاه را نصب می کنید، توجه نمائید که اتومبیل جلوی آن پارک نشود و راه هوا را مسدود نکند.

– نصب دستگاه درسایه باعث افزایش راندمان و کاهش مصرف برق می شود. ضمنا استفاده از سایه بان در صورتی مه مزاحم گردش هوا نباشد توصیه می شود.

6-  وقتی دستگاه داخلی را بصورت دیواری نصب می کنید، دقت نمائید، راه لوله درین حتما باز بوده و محل نصب کاملا تراز باشد تا آب از دستگاه چکه نکند.

نکته :

هرگز از لوله درین مشترک برای دو دستگاه استفاده نکنید.

7- محل نصب دستگاه را به لحاظ سرویس و تعمیرات در جای مناسب در نظر بگیرید. تا در صورت بروز مشکل و نیاز به تعمیرات به مشکل بر نخوریم.

توصیه می شود دستگاه را بر روی پشت بام یا تراس نصب نمایید تا در مواقع لزوم به راحتی به آن دسترسی داشته باشید.

8- محل نصب دستگاه بیرونی را به لحاظ صدا و لرزش و همچنین هوای گرم خروجی آ ن پیش بینی نمائید.

صدا و هوای گرم خروجی از دستگاه بیرونی ممکن است موجب سلب آسایش مصرف کننده و سایرین شود.

9- نصب دستگاه بیرونی، در اطراف مولدهای حرارتی و دودکشها اشتباه است، زیرا باعث افت راندمان و خرابی دستگاه خواهد شد.

10-  دستگاه داخلی را در سطحی درست و تراز نصب فرمائید. عدم نصب صحیح ممکن است موجب توزیع نامناسب مبرد در کویل دستگاه و همچنین تخلیه نا مناسب آب تقطیر شده و آب، از قسمتهای دیگرچکه نماید.

11- دستگاه های داخلی سقفی باید، درفاصله مناسب از سطح زمین نصب شود. در غیر اینصورت ، توزیع و پرتاب هوا بصورت مناسب نبوده و سرمایش و یا گرمایش بصورت صحیح انجام نخواهد شد.

12- دما را بصورت مناسب تنظیم نمائید. در غیر اینصورت موجب استهلاک زود رس دستگاه خواهد شد..

13-دستگاه های داخلی اسپیلت را در معرض هوای گرم و مرطوب محیط بیرون نصب نکنید، چرا که موجب از دست دادن سرمایش و تقطیر رطوبت ودر نتیجه جمع شدن آب در اطراف دستگاه می شود. همچنین از ورود هوای محیط به داخل اتاق و خروج هوای اتاق به بیرون در طولانی مدت جلوگیری نمائید، چراکه بازده سیستم را به شدت کاهش می دهد.

14-دستگاه داخلی، مخصوصا در حالت گرمایش باید در محلی مناسب نصب شود تا توزیع مناسب دما وجریان هوا در تمام محیط وجود داشته باشد.

15- دستگاه های داخلی را در مکانهایی که هوای انها حاو دود، گردغبار و ذرات معلق ریز است (مانند آشپزخانه ها و کارگاه های صنعتی) نصب ننمائید، چرا که موجب گرفتگی فیلتر و کویل اواپراتور شده و نهایتا موجب افت راندمان دستگاه می شود.

این دستگاهها به هیچ عنوان مناسب شرایط صنعتی و کارگاهی نبوده  و جهت استفاده در شرایط صنعتی بایستی دستگاهی تناسب با شرایط انتخاب و نصب شود.

16- دستگاهها را در معرض لرزش و صدای شدید نصب نکنید، لرزش و صداهای شدید دستگاههایی مانند دستگاه تراش می  تواند روی میکروپروسسورهای دستگاه و قطعات حساس آن تاثیر گذارده و موجب خرابی آن می شود.

17- مراقب باشید که در هنگام نصب، گرد و غبار و ذرات ریز وارد لوله های مبرد نشود. این ذرات ممکن است لوله موئین را مسدود نموده یا به کمپرسور صدمه بزند وموجب کوتاه شدن عمر کمپرسور شود. در مواقعی که سر لوله ها باز است، حتما توسط یک در پوش آنرا ببندید تا از ورود ذرات و گردو غبار به داخل لوله جلوگیری شود.داخل لوله های مسی را پس از خرید و قبل از شروع مراحل لوله کشی حتما توسط گاز ازت تمیز نمایید تا از گردوغبار و یا ذرات ریز احتمالی تخلیه شود.

18- مراقب باشید که آب وارد لوله های مبرد نشود. ورود آب به سیستم و لوله های مبرد، لوله موئین را مسدود نموده و یا به کمپرسور صدمه می زند.در مواقعی مه سر لوله ها باز است، مراقب باشید آب داخل آنها نرود و همچنین در روزهای بارانی، زیر قطرات باران، لوله کشی ننمائید، چرا که ممکن است آب باران و رطوبت ، وارد لوله ها شود.

19- پس از باز کردن در پوش لوله ها بلافاصله لوله ها را به دستگاه متصل نمایید چرا که ورود هوا و رطوبت به داخل لوله برای سیستم بسیار خطرناک است و باعث ایجاد فشار غیر نرمال و تولید اسیدهای مخرب در سیستم می شود و ادامه این امر موجب صدمه دیدن کمپرسور خواهد شد.

20- در هنگام شارژ مبرد به سیستم، هرگز کپسول را سروته نکنید. این کار ممکن است باعث ورود مایع به کمپرسور شده و ورود مایع به کمپرسور، موجب خرابی آن خواهد شد، چرا که مایعات تراکم پذیر نیستند.(در خصوص گاز R407cوR410a  بایستی این دو مبرد را حتما به شکل مایع به سیستم تزریق نمود.)

21-هرگز داخل لوله های سیکل مبرد را با اکسیژن تمیز نکنید. این کار باعث انفجار در داخل سیکل شده و با ورود اکسیژن به محفظه کمپرسور و ترکیب آن با روغن کمپرسور باعث آتش سوزی و یا نفجار کمپرسور می شود.

22- در حالتی که سر لوله باز است و فعلا عملیات لوله کشی قرار نیست انجام شود، حتما ابتدا و انتهای لوله را با یک درپوش مسدود کنید. در غیر اینصورت ممکن است رطوبت، گردوغبار و ذرات ریز وارد آن شود و در آینده به سیستم آسیب برساند.

23- حتما دور اتصال لوله درین را با چسب و یا بست آب بندی نمایید. ضمنا در دستگاه داخلی سر اتصال دیگر درین که بلااستفاده است را  حتما با در پوش مسدود نمایید.

24-  پس از نصب و لوله کشی سیستم، تمامی لوله و اتصالات مخصوصا مناطق نشان داده شده ( اتصالات پیچی و شیرهای سرویس) را تست نشتی کنید. می توان توسط آب صابون رقیق این کار را انجام داد.

توجه نمایید که پس از نشت یابی، روی لوله ها را حتما از کف صابون تمیز نمایید.

25- هرگز لوله کشی را بیشتر از طول استاندارد انجام ندهید. لوله کشی با طول بیشتر از حد استاندارد باعث افت راندمان دستگاه ، گردش نامناسب روغن در سیستم و نهایتا خرابی کمپرسور می شود .

26- هرگز دو یونیت داخلی و بیرونی را در اختلاف سطحی بیش از حد استاندارد نصب نکنید. این کار باعث جمع شدن روغن کمپرسور در یونیت داخلی شده و برگشت آن به یونیا بیرونی و کمپرسور را مشکل نموده و باعث صدمه دیدن کمپرسور می شود.

27- مراقب زانوها و خم های لوله باشید. مسیری را انتخاب نمائید که به حداقل خم کاری نیاز داشته باشد.این کار موجب افت راندمان شدید دستگاه و یا نشتی گاز می شود. همچنین حتما لوله ها را با لوله خم کن و تحت زاویه مناسب خم کنید. مراقب باشید، لوله ها له یا دو پهن نشوند.

28- به سایز لوله های مبرد توجه کنید. در صورت اشتباه بودن سایز لوله ها عملکرد صحیح و عمر طولانی را نمی توان انتظار داشت. اگر لوله گاز مبرد، بزرگتر از حد استاندارد باشد، جریان مبرد در هنگام کار بسیار آهسته خواهد بود و برگشت روغن ، کمپرسور را با مشکل مواجه خواهد کرد. اگر لوله گاز مبرد کوچکتر از حد استاندارد باشد، سیستم دچار افزایش افت فشار و کاهش ظرفیت شده و نهایتا انتظار خوبی از آن نمی توان داشت.

انتخاب سایز مناسب لوله، جنس مرغوب، ضخامت توصیه شده، کمترین طول عایق و کابل مناسب اصول اولیه نصب دستگاه تهویه مطبوع می باشد.

29-به عایقکاری لوله های مبرد توجه نمائید. نداشتن عایق و یا عایقکاری نادرست، باعث کاهش ظرفیت دستگاه و ایجاد فشار غیر طبیعی می شود.

نکته:

هرگز دو لوله مایع و گاز را در یک غلاف عایق قرار ندهید.(حتما بایستی بین دو لوله عایق باشد)

30-به شیر سه راهه (شیر شارژ) سیستم توجه نمائید. اگر در زمان کارکرد دستگاه شیر سه راهه بسته باشد، گاز نمی تواند به کمپرسور برگردد.در نتیجه دستگاه کار نکرده و سرما یا گرما ایجاد نخواهد شد. بعد از وکیوم کردن سیستم  حتما مطمئن شوید، شیر سه راهه باز است.

31- به آب بندی لوله کشی درین دستگاه دقت نمایید. در صورت آب بندی نشدن صحیح اتصال درین ( تخلیه آب)، از محل اتصال چکه کرد. در مدل های کاستی، در صورت آب بندی نشدن اتصال لوله درین، این قطرات روی لایه سقف کاذب چکه کرده و آنرا خراب خواهد کرد. بنابراین لوله های درین را توسط مواد آب بندی، کاملا آب بندی نموده و روی لوله ها را به دقت بپوشانید.

32- به سطح و شیب لوله های درین توجه نمائید.درصورت امکان مسیر لوله درین باید بدون زانو باشد. در صورت صحیح نبودن شیب درین، آبهای تقطیر شده جریان پیدا نخواهد کرد.اگر آبهای درین تخلیه نشود، بر اثر سرریزشدن آب از دستگاه موجب افتادن لکه بر روی سقف و یا چکه آب از سقف می شود. انباشته شدن رسوب در کف زانوها به مرور موجب مسدود شدن مسیر می گردد.

در صورتی که لوله درین بصورت افقی نصب شود، شیب آن نباید کمتر از 1% (1متر در 100 متر) باشد، تا آب درین بصورت مناسب جریان یابد.

33- به لوله درین توجه نمائید. در صورتی که شیب مناسب لوله افقی درین رعایت نشود، آب به سمت یونیت برگشته و داخل سینی جمع می شود و امکان سرریز شدن را دارد.

34-به محل تخلیه آبهای لوله درین توجه نمائید. در صورت تخلیه درین در فاضلاب یا چاههای فضولات و مواد بدبو، بوی آنها وارد ساختمان می شود. این بو توسط فن دستگاه مکیده شده و داخل اتاق می شود.برای جلوگیری از این امر، لوله درین را مستقیما وارد فاضلاب نکنید. توصیه می شود در مسیر تخلیه، از یک سیفون U شکل استفاده نمایید تا از ایجاد فشار معکوس (فشار مکش) و ورود بوهای بد از فاضلاب به داخل اتاق جلوگیری شود.

35- به سایز و طول کابلها دقت نمایید.استفاده از یک کابل بسیار بلند با سایز نامناسب ، خطر آتش سوزی بوجود می آورد.(لطفا سایز و طول مناسب برای دستگاه را از روی کاتالوگ فنی دستگاه استخراج کنید.) توجه داشته باشید هرگز دستگاه را بدون (کلید حفاظتی) مناسب روشن نکنید.

36-سیم های برق را روی ترمینال با دقت بسته و محکم نمایید.شل بودن سیم ها روی ترمینال، باعث گرم شدن آنها شده و ممکن است موجب آتش سوزی و یا اتصال سیم ها با ترمینالهای دیگر شود. ضمنا این امر باعث نرسیدن ولتاژ کافی به سیستم و ایجاد اشکال در ترانس و برد الکترونیکی دستگاه می شود و نهایتا می تواند باعث ایجاد اشکال در کمپرسور شود.

37- به اتصال کابل های ارتباطی دقت نمایید. مراقب باشید، سیم های کنترل دو یونیت مختلف را به اشتباه به یکدیگر متصل نکنید.در صورت اتصال اشتباه یونیت داخلی و بیرونی، عملکردهای دستگاه صحیح نخواهد بود، مخصوصا زمانی که عملکرد سرمایش کار می کند، دما کنترل نخواهد شد. حتی ممکن است بر اثر فرمان اشتباه دستگاه، مایع مبرد در اواپراتور تبخیر نشده و وارد کمپرسور شودکه در اینصورت باعث خرابی کمپرسور خواهد شد.

38- در دستگاههای سه فاز، به توالی فازها و جهت گردش کمپرسور دقت نمائید.

  • اگر توالی فازها صحیح نباشد، کمپرسور در جهت صحیح گردش نخواهد نمود و موجب خرابی آن خواهدشد مگر اینکه در مدار تغذیه دستگاه ،کنترل و محافظ توالی فاز وجود داشته باشد که در آن صورت عمل نموده و مانع خرابی کمپرسور می شود.
  • به کارفرمایان خود توصیه کنید از کنترل فاز استفاده نمایند. بعضا دیده شده که در یک ساختمان مرتبا توالی فازها به هم می خورد که این مسئله باعث ببروز مشکلات فراوان می شود.
  • حتما از فیوز سه پل مینیاتوری متناسب با قدرت دستگاه که هر سه فاز را در صورت لزوم با هم قطع می کند استفاده شود.
  • هرگز از فیوز ذوب شونده استفاده نکنید.
  • توجه داشته باشید که هرفیوز برای یک دستگاه مورد استفاده قرارگیرد.
  • هرگز دو یا سه دستگاه و یا مصرف کننده را به یک فیوز متصل نکنید و حتما توجه داشته باشیدکه فیوز را از نوع مرغوب و کاملا سالم که متناسب با ظرفیت دستگاه انتخاب شده ، انتخاب نمائید.
  • کنتاکتور مورد استفاده از تابلو اصلی بایستی متناسب با ظرفیت دستگاه باشد در غیر اینصورت باعث بالا رفتن حرارت وخرابی زودهنگام آن می شود که نهایتا ممکن است به دستگاه صدمه بزند.

39- در صورت صحیح نبودن توالی فازها و عمل نکردن محافظ فاز ، ممکن است کمپرسور برعکس کارکرده و جهت چرخش آن عوض شده و مکش و رانش آن جابجا شود.کمپرسورهای روتاری، اسکرال و اسکرو، طوری ساخته شده اند، که نمی توانند در جهت معکوس کار کنند و موتور کمپرسور حتما باید در جهتصحیح بگردد تا درست کار کند.

نکته :

حتما یک پوشش مناسب باید روی تر مینال های یونیت بیرونی وجود داشته باشد.

در مواردی که توالی فازها صحیح نیست، قبل از تعویض جای R،S روی ترمینال تغذیه، جریان برق را وارد سیم پیچ کمپرسور ننمایید.

دقت کنید، پس از سرویس دستگاه ، تمام سیم ها دقیقا سرجای خود قرار گرفته باشد. به رنگ سیم ها دقت نمایید و صحیح بودن توالی فازها را دوباره چک کنید.

40- به محل عبور کابل های کنترل توجه کنید. دریک دستگاه تهویه مطبوع دارای مدارات الکترونیکی ، هیچگاه کابلهای کنترل و ترموستات را دور کابل برق اصلی (POWER) نپیچیده و یا به هم نچسبانید، چرا که نویزهای کابل برق، روی کابل منترل و ترموستات تاثیر گذارده و مانع عملکرد صحیح آن می شود. بنا براین همیشه این دو کابل را از هم جدا نگه دارید. توصیه می شود بین کابل کنترل و برق اصلی حداقل حدود یک متر فاصله بگذارید.

راهنمای نصب کولر گازی اسپلیت

نصب یونیت خارجی

  1. محل نصب یونیت خارجی باید به نحوی انتخاب شود که هوای خروجی و صدای حاصل از دستگاه مزاحمتی برای همسایگان ایجاد نکند.
  2. دستگاه باید در محلی نصب شود که براحتی هوای مورد نیاز توسط آن دمیده شود. در صورت عدم رعایت این نکته هوای رفت کندانسور، مجدد برگشت می شود و باعث می گردد کمپرسور اورلد کند.
  3. خروجی و ورودی دستگاه نباید پوشانیده شوند.
  4. محل نصب باید استحکام لازم را جهت تحمل وزن دستگاه را داشته باشد.
  5. در محل نصب نباید خطر نشت گاز های قابل اشتعال وجود داشته باشد.
  6. در صورت نصب یونیت روی بالکن یا لبه پنجره به علت وجود ارتعاشات کمپرسور از لرزه گیر مناسب یا در صورت نیاز از منجیت استفاده کنید و در صورت استفاده از اتصال پیچ و مهره در اسکلت نگهدارنده یونیت داخلی حتما از واشر فنری استفاده کنید .
  7. حتما توجه فرمایید که یونیت خارجی حتی المقدور نباید در معرض تابش مستقیم آفتاب قرار گیرد.
  8. تابش مستقیم آفتاب باعث کاهش راندمان کاری کندانسور شده و در عملکرد سرمایی کولر تاثیر منفی خواهد گذاشت.
  9. در شرایطی که محل نصب جایگزین دیگری نداشت، از آفتابگیر استفاده نمایید.
  10. یونیت خارجی را در نزدیکی خروجی فن های اگزاست، دودکش، هود آشپزخانه و محل های آلوده به ذرات معلق در هوا نصب نکنید. این ذرات و چربی ها باعث کثیف شدن سطح کویل کندانسور شده و ضریب انتقال حرارت آن را کاهش می دهند.
  11. فضای لازم جهت انجام عملیات سرویس و تعمیرات را در اطراف یونیت خارجی در نظر داشته باشید.
  12. در صورت نصب چند دستگاه یونیت خارجی کنار هم فاصله جانبی حداقل 80 سانتیمتر را رعایت فرمایید.یونیت های خارجی در صورت مجاورت بصورت موازی تحت تاثیر هوای خروجی یکدیگر قرار می گیرند.

نصب یونیت خارجی در ارتفاعی بالاتر از یونیت داخلی

  1. در چنین شرایطی حتما از تله روغن استفاده کنید.
  2. در صورت نصب یونیت خارجی روی بام و شیروانی و سطوح افقی و شیب دار از تراز بودن یونیت اطمینان حاصل کنید.
  3. در صورت نصب یونیت خارجی روی بام و شیروانی نیاز به سوراخ کردن سقف جهت عبور لوله به سمت پایین، بعد از نصب لوله ها حتما محل سوراخ را با ماستیک آب بندی کنید.
  4. فضای لازم جهت انجام عملیات سرویس و تعمیرات را در اطراف یونیت خارجی در نظر داشته باشید.
  5. یونیت خارجی را در نزدیکی آنت های ماهواره بیسیم نصب نکنید.
  6. در صورتی که دستگاه دارای حالت گرمایشی باشد درپوش تخلیه آب یونیت داخلی را نصب و مسیر مناسبی برای تخلیه آب در نظر بگیرید.

نصب یونیت داخلی

  1. یونیت داخلی را در مجاور یا بالای وسائل گرمازا از قبیل بخاری، شوفاژ و سیستم های رطوبت زن اجاق گاز خوراک پزی نصب نکنید.
  2. یونیت را در جهتی نصب کنید که جهت پرتاب هوا به سمت وسط اتاق و با حداکثر پوشش محیطی عمل کند.
  3. یونیت را با توجه به فواصل تعیین شده نصب کنید.
  4. بسته به وضعیت خاص دیوارها و سقف، فواصل لازم را جهت انجام تعمیرات و سرویس آنی در نظر گرفته و به فواصل توصیه شده اضافه کنید.
  5. اندازه و فواصل در شکل وضعیت خود یونیت را نشان می دهد. نصب صفحه پشتی منوط به ابعاد یونیت و صفحه پشتی می باشد.
  6. قبل از نصب صفحه نگهدارنده پشتی یونیت داخلی به جنس و مصالح دیوار توجه کنید.
  7. در صورتی که دیوار از نوع پیش ساخته و گچی باشد با احتیاط بیشتری سوراخ کاری کنید و از رولپلاک سایز بزرگتر استفاده کنید.
  8. در صورتی که آجر بکار رفته در دیوار از نوع سفال باشد، مراقب شکستگی ناگهانی سفال در زمان سوراخ کاری باشد.
    در چنین مواردی از حالت چکشی دریل استفاده نکنید. در نصب صفحه پشتی از پیچ و رولپلاک کوتاهتر و لی ضخیم تر استفاده کنید.
  9. قبل از انجام هر نوع سوراخ کاری نقشه صفحه پشتی و موقعیت سوراخ خا را با مداد روی دیوار مشخص کنید.
  10. جهت ایجاد سوراخ عبور لوله و سیم ها، از گرد بر مخصوص استفاده کنید.
  11. قبل از سوراخ کاری و کثیف شدن محیط با صاحب ملک هماهنگی لازم را به عمل آورید.
  12. از پوشش مناسب جهت پرهیز از کثیف شن سطوح افقی و کف اتاق استفاده کنید.
  13. حتی المقدور از دریل های جارو دار با کیسه مخصوص استفاده کنید. در صورت نبود این وسیله می توانید از جاروبرقی بصورت هم زمان استفاده کنید.
  14. سوراخ باید با کمی شیب به سمت بیرون ایجاد شود.
  15. در صورت نصب یونیت داخلی در اتاق پذیرایی و یا دفاتر حتما توجه کنید به دکراسیون محیط آسیبی وارد نشود.
  16. بعد از انجام مراحل نصب و در مراحل مختلف، شخصا محیط کثیف شده را پاک کنید و نخاله ها را از محیط خارج کنید.
  17. حتما توجه کنید که به وضعیت خروجی لوله آب کندانس شده توجه کنید و هر گونه نشتی از محل اتصالات باعث تخریب رنگ و تبله کردن دیوار خواهد شد.
  18. لوله تخلیه آب، لوله های مسی رفت و برگشت و کابل برق را بصورت یک مجموئه لوله با نوار پرایمر ببندید.
  19. لوله تخلیه آب را طوری قرار دهید که در سطوح افقی در زیرترین وضعیت قرار گیرد.
  20. زمان نصب یونیت روی سینی پشتی، ابتدا مجموئه لوله را از داخل سوراخ عبور داده و بعد یونیت را نصب کنید .
  21. ورودی و خروجی هوای دستگاه نباید مسدود شود در غیر این صورت جریان هوای خنک به همه قسمت های اتاق نخواهد رسید و در عملکرد کولر اختلال بوجود خواهد آمد.
  22. محل نصب باید به نحوی انتخاب شود که اتصال بین یونیت داخلی و خارجی به سهولت امکان پذیر باشد. همچنین کمترین مسافت و اختلاف ارتفاع بین یونیت داخلی و خارجی از لحاظ طول مبرد و کابل در نظر گرفته شود.
  23. در حین نصب حتما به وضعیت ظاهری نصب توجه شود تا محل قرارگیری لوله ها و اتصالات زیبایی محیط نصب را تحت الشعاع قرار ندهید.
  24. در حین سوراخکاری دیوار ها در داخل منزل یا محل کار از جاروبرقی مخصوص و پوشش های مناسب استفاده شود تا محل مورد نظر کثیف نشود .خواهشمند است نظافت محیط را بعد از نصب به مشتری واگذار نکنید و حتی المقدور خودتان انجام دهید .
  25. در صورت نصب یونیت داخلی در اتاق پذیرایی حتما از مشتری نظر خواهی لازم را انجام دهید تا خسارتی به دیوار ها و اشیای تزئینی وارد نشود.
  26. در رابطه با محل تخلیه آب تقطیر از مشتری نظر خواهی کنید و در مناطق گرمسیری جنوب به مشتری توصیه کنید تا از آب حاصل از تقطیر فقط می توانند جهت آبیاری گیاه و فضای سبز استفاده کنند .
  27. محل نصب باید به نحوی باشد که امکان تخلیه آب تقطیر شده حاصل از عملیات تبرید وجود داشته باشد.
  28. از نصب دستگاه در نزدیکی منابع حرارتی، محل های با رطوبت بالا و در مجاورت گاز های قابل اشتعال خودداری کنید.
  29. محل نصب باید استحکام لازم برای تحمل وزن دستگاه را داشته باشد.
  30. با اندازه گیری دو طرف سینی پشتی داخلی از سقف اطمینان حاصل کنید که یونیت کاملا افقی نصب شود .
  31. محل نصب دستگاه باید حداقل یک متر از دیگر وسایل برقی نظیر لوازم صوتی و تصویری و لوازم گرمازا فاصله داشته باشد.
  32. محل نصب دستگاه باید به نحوی باشد که تعویض و تمیز کردن فیلتر به سهولت امکان پذیر باشد.
  33. در هنگام سوراخ کردن دیوار ابتدا از مته راهنما استفاده کنید .
  34. در هنگام عبور لوله از دیوار بهتر است لوله خروجی آب در پایین قرار گیرد.
  35. بعد از نصب یونیت داخلی نحوه تمیز کردن فیلتر ها و جا زدن آن را آموزش دهید.
  36. حتما به مشتری تذکر دهید که بصورت همزمان از کولر گازی و آبی استفاده نکند.
    کولر آب رطوبت به محیط اضافه می کند ولی کولر گازی رطوبت را از محیط می گیرد و بصورت قطرات آب از لوله درین آب خارج می کند.

هشدار
لوله تخلیه آب یونیت داخلی باید بصورت شیبدار نصب شود.

عملیات لوله کشی مبرد

قبل از عملیات لوله کشی باید سه اصل مهم زیر را رعایت نمود:

  1. خشک بودن داخل لوله ها:
    هوا و رطوبت نباید وارد لوله های مبرد شود، زیرا موجب صدمه دیدن کمپرسور و تجهیزات حساس سیستم می شود.
  2. تمیز بودن داخل لوله ها:
    گرد و غبار و ذرات ریز نباید وارد لوله های مبرد شود زیرا موجب گرفتگی سیستم شده و به مرور زمان موجب بروز مشکلات زیادی می شود .
  3. محکم بودن اتصالات:
    اتصالات، مخصوصا اتصالات پیچی باید محکم نصب شوند، زیرا در غیر این صورت بیشترین موارد نشتی از همین قسمت ها می باشد.

آماده سازی و نصب لوله ها

  1. ابتدا فاصله بین یونیت خارجی و داخلی را به دقت اندازه گیری کنید. می توانید اول روی دیوارها را با استفاده از مداد و خط کش، خط کشی کرده و سپس با قراردادن متر روی خطوط کشیده شده که مشخص کننده محل عبور لوله ها می باشند، فاصله های غیر مستقیم را اندازه گیری کنید.
  2. در هنگام برش لوله 10% بیشتر از فاصله اندازه گیری شده لوله را برش دهید.
  3. لوله را با زاویه صفر درجه ببرید. برش زاویه دار، محدب و یا مقعر باعث بروز نشتی گاز مبرد خواهد شد.
  4. از لوله بر دیسکی در خصوص برش لوله های مسی استفاده کنید. استفاده از اره آهن بر برای برش لوله علاوه بر دندانه دار شدن مقطع لوله باعث نفوذ براده و پلیسه داخل لوله می شود. لازم بذکر است هنگام استفاده از لوله بر دیسکی از روغن استفاده نکنید.
  5. از ابزار مناسب جهت بر طرف کردن پلیسه در مقطع لوله استفاده کنید . حتما مطمئن شوید که پلیسه داخل لوله نفوذ نکند. جهت پرهیز از نفوذ پلیسه در زمان پلیسه گیری لوله را سر پایین بگیرید و یا با پر کردن لوله با یک پارچه تمیز پلیسه گیری را انجام دهید و سپس پارچ را با حتیاط و به صورت سر پایین خارج کنید.هشدار :
    در صورت نفوذ پلیسه و لراده لوله مسی در داخل سیستم کمپرسور و سایر قطعات موجود در مدار تبرید، دستگاه دچار مشکل اساسی خواهد شد. وجود پلیسه سر لوله ها باعث نشت گاز خواهد شد.
  6. پس از بریدن لوله و برطرف کردن پلیسه داخلی، ابتدا مهره برنجی را از لوله رد کرده و سپس توسط لاله کن، سر لوله را لاله کنید.نکته:
    میزان بیرون آمدگی لوله از سطح قالب ابزار حدود 0/5 میلیمتر برای R22 می باشد.
  7. برای اطمینان از عدم نشتی باید سر لوله یکنواخت، صاف و بدون ترک باشد.
  8. در صورت استفاده از گاز R 410a برای لاله زنی از ابزار مخصوص استفاده شود.
    ابزار معمولی
    بر حسب میلیمتر
    ابزار مخصوص
    بر حسب میلیمتر
    DIAMETER OF TUBE
    1/5 – 1 0/5 – 0 6/35 ( 1/4 اینچ )
    1/5 – 1 0/5 – 0 19/05 ( 3/4 اینچ )
  9. برای اتصال بهتر، مهره را روی لوله زبانه دار بطور مستقیم قرار دهید و در لحظه اول مهره اتصال را بدون فشار ببندید تا کامل جفت شوند.
  10. پس از سفت کردن مهره توسط دست به کمک دو آچار معمولی و آچار ترک مهره را سفت کنید.
    مطمئن شوید قبل از بستن مهره اتصال، محل مشخص شده با گریس مخصوص کاملا چرب شده باشد، زیرا باعث جلوگیری از نشت گاز می شود.
    در جدول زیر مقدار نیروی لازم جهت سفت کردن مهره نشان داده شده است.

    قطر مهره 6 پر
    ( MM )
    نیروی سفت کردن مهره
    ( N-M )
    6 20 – 15
    10 35 – 31
    12 55 – 50
    16 65 – 60

تذکرات مهم :

  1. در ابتدای لوله های ارتباطی یونیت داخلی و سپس یونیت خارجی را وصل کنید.
  2. قبل از زبانه کشی لوله، مهره اتصال را فراموش نکنید.
  3. مجموعه لوله را از قسمت اتصالی به یونیت داخلی تا قسمتی که وارد سوراخ دیوار می شود بصورت کامل نوار پیچ کنید.
  4. حداکثر طول مجاز لوله بصورت افقی بین یونیت خارجی و داخلی 10 متر می باشد.
  5. حداکثر ارتفاع مجاز لوله بصورت عمودی بین دو یونیت داخلی و خارجی 5 متر می باشد.

مراحل نصب یک دستگاه کولر گازی اسپلیت

  1. نصب سینی جهت نگهداشتن یونیت داخلی ( IN DOOR) بر روی دیوار جهت نصب سینی احتیاج به یک تراز بوده تا سینی بصورت تراز روی دیوار نصب گردد و از دلر چکشی و مته مخصوص برای سوراخ کاری روی دیوار استفاده می شود، همچنین نگدارنده ریموت کنترل بر روی دیوار در مکانی که به راحتی قابل دسترس باشد لازم است .
  2. نصب یک پایه مناسب و مقاوم برای یونیت خارجی ( OUT DO0R) بر روی دیوار پشت بام روی زمین یا سقف های شیب دار .
  3. نصب یک فیوز مناسب از نوع فیوز کند کار ( فیوز موتوری ) و همچنین استفاده از کابل استاندارد و مرغوب متناسب با جریان مصرفی دستگاه در جائیکه سیستم اتصال زمین ( ارت ) وجود دارد. سیم ارت دستگاه را حتما وصل کنید.
    توجه :
    استفاده از لوله های آب یا فاضلاب آب و یا لوله گاز بعنوان سیستم اتصال زمین کار خطرناک و امکان برق گرفتگی دارد.
  4. جهت عبور لوله ها، لوله درین و کابل ارتباطی باید بر روی دیوار سوراخی به اندازه این مجموئه تعبیه شود و قبل از اینکه این مجموئه از داخل سوراخ عبور کند، یک لوله پلاستیکی مناسب داخل سوراخ بایستی کمی به سمت بیرون شیب داشته تا آب حاصل از دیفراست براحتی از درین خارج شود. در بعضی از مکان ها برای ایجاد یک چنین سوراخی بهتر است از مته های گرد بر که برای این منظور ساخته شده است استفاده کرد.
  5. لوله ها بایستی به آرامی خم کاری شود تا دو پهن نشده و مشکلاتی را که قبلا توضیح دادیم ایجاد نکند. برای این منظور از لوله خم کن های فولادی یا فنری استاده می کنیم و به آرامی لوله ها را خم می کنیم. سعی کنید مسیر های پر پیچ و خم را برای لوله ها ایجاد کنید و از حداقل خم استفاده کنید. لوله ها را بایستی جدای از کرد و سعی کنید مجموئه لوله ها و درین و کابل ارتباطی را توسط نوار مخصوص که برای این منظور ساخته شده در آخر، نوار پیچی کنید. در ضمن شیلنگ درین که به لوله درین دستگاه داخلی اضافه می شود را باید در محل اتصال محکم و آب بندی کرد.
  6. در هنگام نصب یونیت داخلی و خارجی حد استاندارد طول لوله کشی از لحاظ ارتفاع لوله ها و همچنین کل طول لوله ها در نظر گرفته شود. فضای لازم در اطراف یونیت داخلی و خارجی رعایت شود و همچنین ارتفاع مناسب یونیت داخلی از کف اتاق به طور صحیح انتخاب گردد. این موارد در جداول مخصوص هر دستگاهی آورده می شود.سعی کنید به جداول راهنما که از طرف سازنده دستگاه ارائه می گردد مراجعه نمائید.
  7. هنگامی که یونیت خارجی بالاتر از یونیت داخلی قرار می گیرد، روغن جریان یافته در مسیر لوله کشی به راحتی به کمپرسور بر نمی گردد. برای سهولت در این کار به ازاء هر 5 الی 7 متر بین یونیت داخلی و خارجی یک تله روغن متناسب درست کرده و یا از قبل تهیه و نصب نمایید.
  8. یکی از عمده ترین مشکلات در نصب کولر های گازی نشت گاز است. لذا بهتر است قبل از اقدام به لوله کشی با یکسری لوازم و سپس رعایت اصول لوله کشی آشنا شوید.1 – لوله مسی خوب با ضخامت استاندارد
    2 – ابزار مناسب شامل :
    الف) لوله بر
    ب) گیره لوله و پرچ کن مناسب
    ج) برقو برای پلیسه گیری لوله بعد از برش
    د) سوهان نرم برای سوهان زدن پس از برش
    ذ) آچار ترک متر
    برای سفت کردن مهره لوله ها برای هر سایز لوله نیروی خاصی لازم است و نیروی اضافه باعث خراب شدن اتصال و امکان نشت را بوجود میاورد.
  9. از لوله مسی با ضخامت مناسب طبق جدول زیر استفاده کنید.
    ضخامت لوله برای مبرد R – 410a mm ضخامت لوله برای مبرد R – 407c mm ضخامت لوله برای مبرد R – 22 mm قطر لوله به میلیمتر mm قطر لوله به اینچ in
    0.8 0.8 0.8 6.35 4/1
    0.8 0.8 0.8 9.52 8/3
    0.8 0.8 0.8 12.7 2/1
    1 1 1 15.88 8/5
    1 1 1 19.5 4/3
  10. فاصله بین یونیت داخلی و خارجی را اندازه گرفته و لوله را کمی بلندتر ببرید.
  11. کابل ارتباطی را نیز 1/5 متر بلندتر از طول لوله در نظر بگیرید.سپس طبق جداول زیر مراحل بریدن و پرچ کاری لوله را انجام دهید.
    مراحل کار نکات اساسی دلایل
    1- لوله را ببرید.
    اگر لوله در دست شما لغزنده است، تیغه لوله بر زیاد محکم شده کمی آن را شل کنید.
    1- لوله را بر خلاف عقربه های ساعت بچرخانید.
    2- بعد از هر دور گردش به آهستگی مقداری پیچ لوله بر را محکم کنید.
    هنگام چرخاندن پیچ لوله بر نیازی نیست دست ها را عوض کنید.
    میزان نیروی وارده به پیچ لوله بر در هر دور چرخش باید مناسب بوده در غیر اینصورت لوله دفرمه می گردد.
    2- بعد از بریدن لوله با سوهان نرم پلیسه گیری کنید. قسمت بریده شده را با سوهان نرم صاف کنید. لوله را به سمت پایین نگه دارید و داخل لوله فوت نکنید. ضعف در ناحیه پرچ باعث نشت می شود. در صورتیکه سر لوله بالا باشد پلیسه وارد لوله می گردد. بافوت کردن رطوبت دهان وارد لوله می گردد.
    3- با برقو لبه بریده شده را پلیسه گیری کنید. در این حالت لوله را به سمت پائین نگه دارید. به داخل لوله فوت نکنید و مواظب باشید در هنگام برقو زدن لوله خش یا ترک بر ندارد. در صورت خش یا ترک سر لوله بعدا باعث نشت می شود.
    4- مجددا قسمت بریده شده را سوهان بزنید. مرحله 2 را تکرار کنید
    5- با برقو مجددا لبه بریده شده را برقو بزنید. مرحله 3 را تکرار کنید. برای ایجاد پرچ مطمئن تر.
    6- داخل لوله را تمیز کنید. پلیسه را کاملا از داخل لوله پاک کنید. هنگام تمیز کردن لوله را به سمت پایین نگه دارید. از یک لوله پاک کن کتانی یا پارچه تمیزی برای این منظور استفاده کنید. پلیسه اگر به داخل کمپرسور برود، خواهد سوخت. پلیسه موجود در قسمت پرچ شده باعث خراش لوله و در نتیجه نشت خواهد گشت.
    7- قبل از پرچ لوله را داخل مهره قرار دهید. قبل از پرچ مطمئن شوید لوله را داخل مهره قرار داده اید. بعد از پرچ لوله بداخل مهره نخواهد رفت.
    8- لوله را داخل لوله گیر محکم کنید. مطمئن شوید که داخل لوله گیر تمیز است. کمی سر لوله را طبق اندازه هایی که در جداول می آید و در شکل نیز دیده می شود از سطح لوله گیر بالاتر قرار دهید.
    9- پرچ کن را در مرکز لوله داخل لوله گیر تنظیم کنید. 1- علامتی که روی پرچ کن است با فلشی که روی بدنه لوله گیر است تنظیم کنید.
    2- به آرامی پیچ بغل پرچ کن را روی لوله گیر محکم کنید.
    در صورتیکه پیچ بغل پرچ کن را محکم نکنید، در زمان عمل پرچ کاری بر اثر نیرویی که پرچ کن به لوله وارد می کند، لوله در جای خود ثابت نمانده و پایین می رود و عمل پرچ بطور صحیح انجام نخواهد شد.
    10- عملیات پرچ کاری را شروع کنید. پرچ کاری را بصورت آرام و بطور مداوم ادامه دهید تا اینکه یک صدای کلیک شنیده و در این حالت پرچ کن هرز گرد شده و لوله بیشتر از حد پرچ نخواهد شد. در غیر اینصورت عمل پرچ کاری بطور کامل به انجام نخواهد رسید.
    11- پرچکن را آراد کرده و لوله گیر را باز کنید و لوله مسی را از داخل آن بردارید. دسته پرچ کن را خلاف عقربه های ساعت بچرخانید و تا آخرین حد بالا بیاورید. در غیر اینصورت ممکن است هنگام در آوردن پرچ کن مرغک آن ( قسمت مخروطی ) با لبه پرچ شده لوله برخورد کرده و باعث صدمه و خش برداشتن لوله مسی می شود.
  12. مهره را بصورت هم مرکز روی پیچ قرار داده، سپس توسط آچار ترک متر و یک آچار ساده و یا آچار فرانسه مهره را محکم کنید. بهتر است به محل پشت و روی قسمت پرچ شده قبل از بستن کمی روغن ( از نوع روغن مخصوص همان گاز ) بمالید.
  13. برای اینکه در قسمت یونیت داخلی در زمان بستن مهره بعلت کمبود فضا دچار مشکل نشوید، حایلی بین سینی و دستگاه تخته و شیئی قرار دهید تا یونیت داخلی از سینی فاصله بگیرد .
  14. چک کنید که لوله های بین یونیت خارجی و داخلی بطور مناسب وصل شده، کابل های ارتباطی و کابل برق اصلی وصل، لوله ها عایق کاری، نوار پیچی و سیستم آماده است.

سیم کشی:

  1. درب تابلو را باز کنید.
  2. درپوش سیم کشی را بردارید.
  3. مسیر سیم ها را از پشت یونیت داخلی کشیده و از آنجا به سمت جلو و از میان سوراخ سیم کشی اتصالات را دنبال کنید.
  4. سیم آبی رنگ اتصال قدرت را به ترمینال 1 ( N )، سیم قهوه ای را به 2، سیم قرمز را به 3 و سیم زرد و یا سبز ( اتصال زمین)
  5. در پوش سیم کشی را در جای خود گذاشته سیم های برق را مطابق نقشه برق و صفحه ترمینال یونیت داخلی وصل کنید. دقت کنید کهسیم ها در سوکت های خود محکم شده باشند و هیچ نوع اتصال کوتاهی بین سیم ها برقرار نباشد.

تخلیه و راه اندازی دستگاه:

اگر برای اولین بار سیستم نصب می شود یونیت خارجی حاوی گاز مبرد می باشد و بنابراین نیاز به تخلیه هوای داخلی یونیت داخلی و لوله ها می باشد.

روی یونیت خارجی دو نوع شیر نصب می شود که به نام های شیر دو راهه و سه راهه معروف می باشند. در نوع سه راهه یک شیر سوزنی برای اتصال گیج فشار وجود دارد. معمولا شیر سمت گاز، و سمت مایع، دوراهه می باشد.

برای تخلیه دستگاه باید از پمپ وکیوم استفاده کرد. روش دیگر برای تخلیه سیستم استفاده از خود مبرد می باشد که در این روش با وصل کردن کپسول مبرد به یک شیر سرویس و باز کردن آن، همزمان سوزنی شیر دیگر را فشار دهید تا فشار گاز مبرد داخل کپسول باعث بیرون رانده شدن هوا از لوله و یونیت داخلی شود.

شیر سوزنی را تا زمانی که مبرد از آن خارج شود فشار دهید.
این روش علاوه بر اینکه باعث آلودگی محیط زیست می شود، در بیرون راندن قطرات آب ( در صورت وجود )موثر نمی باشد. بنابراین استفاده از این روش امروزه مردود و بهترین روش استفاده از پمپ وکیوم برای تخلیه سیستم می باشد.
نکته :
از پمپ تخلیه ( وکیوم ) فقط برای خارج کردن هوا از سیستم استفاده کنید. همچنین از هیچ نوع حلالی در حین عمل تخلیه استفاده نکنید.

استفاده از پمپ وکیوم ( خلاء ) جهت تخلیه لوله ها و یونیت داخلی از هوا و رطوبت:

  1. بعد از نصب لوله ها بین یونیت داخلی و خارجی ( در این حالت شیر های سرویس بسته است ) شیلنگ آبی گیج فشار پائین مانیفولد ( گیج دو قلو ) را به شیر سرویس، شیر سه راهه و شیلنگ زرد ( شیلنگ وسطی گیج ) را به پمپ وکیوم وصل کنید.
  2. پمپ را به مدت یک ربع تا نیم ساعت روشن کنید تا عقربه گیج 30 اینچ جیوه ( -1mpa) پایین بیاید.
  3. سپس شیر گیج دو قلو را ببندید و پمپ را خاموش کنید. عقربه گیج تا 5 دقیقه نباید تغییری داشته باشد، در غیر اینصورت وکیوم دستگاه کامل است . می توانید ابتدا شیر رفت دستگاه را باز کنید .
    سپس شیر برگشت را و در نهایت شیلنگ ها را از شیر و پمپ تخلیه جدا کنید.
  4. پس از وارد شدن گاز دستگاه به لوله و بستن در پوش شیر آلنی و سوزنی می توانید در نقاط اتصالی یونیت داخلی و خارجی در دو سر لوله ها وجود نشتی ها را با استفاده از آب و صابون چک کنید.
  5. نشت یابی به این طریقه مناسب تر و به صرفه تر از وضعیتی است که با کپسول گاز مبرد اقدام به نشت یابی می کنید.تذکر :
  1. تخلیه سیستم از هوا و رطوبت موجود در سیکل تبرید بسیار ضروریست. وجود رطوبت در سیستم باعث بد عمل کردن و کاهش کارائی کمپرسور می شود.
  2. در صورتیکه در سیستم کولر شما گاز مبرد نداشته باشد، حتما شیر سرویس ها در هنگام وکیوم دستگاه کاملا باز باشد.

استفاده از پمپ وکیوم ( خلاء ) جهت تخلیه کامل سیستم :

در صورتیکه بخواهید کل سیستم را وکیوم کنید روند کار مانند قبل می باشد، با این تفاوت که هر دو شیر سرویس باز می باشند.

طریقه شارژ دستگاه:

شارژ مبرد یعنی مقداری خاص از مبرد به سیستم در طی یک سری مراحل تزریق شود. شارژ مبرد R-22 باید بصورت گاز و شارژ مبرد های R- 410 A و R- 407 C به دلیل خواص شیمیایی آنها حتما باید بصورت مایع انجام شود.

شارژ سیستم در دو حالت امکان پذیر است :
حالت اول :
شارژ سیستم در هنگام اضافه نمودن مبرد

  1. شیر های منیفولد گیج را بسته و شیلنگ فشار پایین ( آبی رنگ ) را به شیر خط گاز متصل نمایید. برای مبردهای R–410 Aو R–407 C از شیلنگ فشار بالا ( قرمز رنگ ) و شیر خط مایع استفاده نمایید.
  2. شیلنگ وسط ( زرد رنگ ) را به کپسول مبرد متصل و شیر کپسول را باز نمایید.
  3. توسط شل نمودن سر پیچ شیلنگ زرد از سمت منیفولد گیج، شیلنگ را هواگیری نمایید.
  4. همچنین شیلنگ متصل شده به شیر سرویس را نیز هواگیری نمایید.
  5. دستگاه را روشن نموده و اجازه دهید کمپرسور شروع بکار نماید.
  6. در مبرد R-22 شیر فشار پایین و در مبرد R–410 A و R – 407 C شیر فشار بالای منیوفولد را باز نمایید.
  7. توسط اندازه گیری فشار از روی گیج یا آمپراژ از روی ترمینال تغذیه برق یا میزان وزن مبرد از روی کاتالوگ، میزان شارژ را چک نمایید.
  8. شیر منیفولد گیج را بسته و شیر کپسول مبرد را نیز ببندید.
  9. دستگاه را خاموش نمایید.
  10. شیلنگ های منیفولد گیج را از روی شیر سرویس و کپسول مبرد باز نمایید.

حالت دوم :
شارژ سیستم در هگام نصب اولیه

  1. شیر های منیفولد گیج را بسته و شیسلنگ فشار پایین ( آبی رنگ ) را به شیر خط گاز متصل نمایید.
    برای مبردهای R- 410 A و R- 407 C از شیلنگ فشار بالا ( قرمز رنگ ) و شیر خط مایع استفاده نمایید.
  2. شیلنگ وسط ( زرد رنگ ) را به کپسول مبرد متصل و شیر کپسول را باز نمایید
  3. توسط شل نمودن سر پیچ شیلنگ زرد از سمت منیفولد گیج، شیلنگ را هواگیری نمایید.
  4. از روی جدول میزان شارژ مبرد در کاتالوگ فنی دستگاه، میزان شارژ مبرد را بر حسب کیلوگرم استخراج نمایید.
  5. کپسول مبرد را وزن نمایید.
  6. مقدار وزن مبرد لازم را از وزن کپسول کم نمایید. وزن بدست آمده، وزن کپسول پس از شارژ کامل سیستم است .
  7. منیفولد گیج را به شیر سرویس و کپسول مبرد متصل نمایید ( به ترتیب ذکر شده در حالت قبل )
  8. شیر منیفولد گیج را باز و شروع به شارژ نمایید.
  9. کپسول را هر چند دقیقه یک بار وزن نمایید تا به وزن محاسبه شده برسد.
  10. شیر های منیفولد گیج را ببندید و شیلنگ های آن را جدا نمایید.

نکات مهم :

  1. از روی آمپراژ دستگاه نیز، کافی بودن میزان شارژ را چک نمایید .
  2. در صورت پر بودن یونیت خارجی از گاز مبرد معمولا این گاز برای حداکثر 5 متر لوله اتصالی به یونیت داخلی کفایت می کند.
  3. به ازاء هر یک متر لوله مازاد بر 5 متر فاصله استاندارد 21 گرم گاز بیشتر تزریق کنید.
  4. در صورت تزریق گاز بیشتر به یونیت، به نوع مبرد توصیه شده برای دستگاه توجه کنید.

اخطار :
هرگز کپسول مبرد را در حالت مایع یا سرد شارژ نکنید.
جهت رسیدن به فشار بالای مورد نیاز کپسول مبرد، با آب گرم حدود 41 درجه سانتی گراد کپسول را گرم کنید.
هرگز از شعله مستقیم یا بخار داغ برای گرم کردن کپسول استفاده نکنید.

پمپ دان ( جمع کردن گاز سیستم )

پمپ دان روشی برای تخلیه مبرد از لوله ها و دستگاه داخلی ( اواپراتور ) به دستگاه بیرونی ( کندانسور ) می باشد . برای این منظور در صورتیکه کولر نیاز به جابجایی جهت نصب در محلی دیگر یا تعمیرات داشته باشد، می توان گاز دستگاه را در زمانی که کولر در حال کار کردن است به روش زیر جمع آوری نمود و عملیات تعمیر یا جابجایی دستگاه را انجام داد.

  1. کولر در حال کار کردن می باشد و شیر سرویس های دو راهه و سه راهه کاملا باز است .
  2. در پوش شیر سرویس ها را باز کنید .
  3. حتما توسط آچار آلن شیر برگشت را کنترل کنید تا از باز بودن آن مطمئن شوید .
  4. در صورتیکه کولر خاموش است می بایست کولر 10 تا 15 دقیقه روشن شود و کار کند. سپس شیلنگ گیج فشار پایین را به شیر سوزنی ( شیر سرویس سه راهه ) متصل کنید . ( شیر های گیج کاملا بسته است )
  5. توسط آچار آلن شیر سرویس رفت ( شیر دو راهه ) را کاملا ببندید .
  6. هنگامیکه که عقربه گیج فشار به زیر صفر ( تا حدود وکیوم ) پایین آمد شیر برگشت را کاملا ببندید.
  7. دستگاه را خاموش کنید و در این وضعیت شما می توانید شیلنگ گیج را از شیر سرویس جدا کنید .
    در این وضعیت می توانید لوله های دستگاه را از یونیت ها جدا کنید و عملیات جابجایی یا تعمیر دستگاه را انجام دهید .

هوا و رطوبت باقیمانده در سیستم تبرید تاثیرات منفی زیر را بجا خواهد گذاشت :

الف) فشار سیستم بالا می رود.
ب) جریان مصرفی بالا می رود .
ج) ظرفیت سیستم کم می شود.
د) رطوبت در مدار در قسمت لوله مویین بستگی به میزان رطوبت موجود باعث یخ زدن و مسدود شدن لوله مویین می شود .
ه) رطوبت در سیستم روی فلزات ایجاد خورندگی می کند.
و) با روغن ترکیب شده تولید اسید و همچنین لجن می کند.
مراحل وکیوم

  1. در این مرحله درپوش روی شیر های خط مایع و گاز در قسمت یونیت خارجی را بردارید و مطمئن شوید که شیرها بسته هستند.
  2. سپس در پوش خط گاز را باز کرده و شیلنگ گیج مانیفولد ( گیج دو قلو ) را به آن وصل کنید و شیلنگ دیگر را به کپسول ازت وصل کنید.
    سپس شیر کپسول را به آهستگی باز کرده و فشار را به آرامی تا حدود 150 PSI بالا ببرید .
    سپس نقاط لازم ( محل های اتصال یا حیانا جوشکاری شده ) را با کف و صابون نشت یابی کنید . در حین کار به عقربه گیج نیز نگاه کرده مبادا پایین آمده باشد که نشانه نشت است . حتما کپسول ازت را نیز به مانومتر مجهز کنید .سیلندر ازت را از جای مطمئن تهیه کرده، زیرا در صورت ناخالصی مشکلات عدیده ای بوجود می آورد . هیچگاه از هوا یا اکسیژن برای تست فشار استفاده نکنید. هرگز ازت را به صورت مایع تزریق نکنید .
  3. در این مرحله پس از تست فشار و اطمینان از عدم نشت کپسول ازت را جدا کرده و بعد پمپ وکیوم را وصل کرده شروع به وکیوم نمایید.زمان وکیوم بسته به ظرفیت پمپ وکیوم و حجم سیستم تهویه متفاوت است .
    البته به درجه روی گیج مانیفولد نیز دقت کنید که تا 30- اینچ جیوه ( 1- اتمسفر ) پایین بیاید .نکته : استفاده از کمپرسور های معمول بجای پمپ وکیوم توصیه نمی شود، زیرا نمی توانند وکیوم خوبی ایجاد کنند.

    اگر طول لوله کشی بیشتر از 10 متر است اگر طول لوله کشی کمتر از 10 متر است
    15 دقیقه یا بیشتر وکیوم نمایید 10 دقیقه یا بیشتر وکیوم نمایید

    در صورتیکه از یک پمپ وکیوم با ظرفیت 8 متر مکعب بر دقیقه استفاده می کنید

  4. پس از وکیوم ابتدا شیر مانیفولد را بسته، سپس پمپ وکیوم را خاموش می کنیم .
    مدت زمانی صبر می کنیم و سپس به گیج مانیفولد نگاه می کنیم. اگر عقربه گیج بالا آمده باشد نشانه نشت است، در غیر اینصورت پمپ وکیوم را جدا کرده و توسط آچار آلن ابتدا شیر خط مایع را تا آخر باز می کنیم، سپس شیر خط گاز را تا آخر باز می کنیم. بعد از اندکی صبر سیستم را روشن می کنیم . موقعی که طول لوله کشی از حد استاندارد بیشتر شود نیاز است مقداری مبرد اضافی به سیستم شارژ کنیم که این مقادیر در جداول استاندارد هر دستگاهی به طور اختصاصی داده می شود .در این مرحله تست های مربوطه به اندازه گیری های جریان مصرفی ولتاژ و دماهای یونیت داخلی و خارجی را تست کرده مبادا خارج از اندازه استاندارد باشد . در غیر اینصورت از جداول عیب یابی استفاده کرده و عیب را برطرف کنید . مطمئن گردید سیستم عملیات های مختلف را درست انجام می دهید . از زمان های متوالی قطع و وصل مطمئن شوید ( منظور عملکرد ترموستات و بدست آمدن دمای لازم ) و سعی کنید موارد عملیاتی دستگاه و استفاده از کنترل را به مصرف کننده توضیح دهید .
  5. منظور از پمپ دان جمع آوری مبرد از سیستم داخلی و لوله ها و جمع کردن آن در کندانسور و رسیور مایع یونیت خارجی است . بنابراین برای این منظور باید به روش زیر عمل نمایید :1) در پوش شیر های خط مایع و گاز و مهره شیر سوزنی را باز کنید .
    2) گیج منیفولد را به خط مکش به شیر سوزنی وصل کنید .
    3) شیر خط مایع را کاملا ببندید .
    4) شیر خط گاز را ابتدا بسته سپس 2 الی 3 دور باز کنید. این برای این است که در آخر شیر را سریعتر ببندیم.
    5) سیستم را در حالت سرمایش روشن کنید ( هرگز در حالت گرمایش روشن نکنید )
    6) وقتی فشار برگشت به صفر رسید، شیر خط مکش را کاملا ببندید . بعضی ها عقیده دارند که تا ایجاد خلاء این کار را ادامه دهید که استاندارد نیست . امکان کشیده شدن هوا در این مرحله به سیستم وجود دارد که در مرحله کار بعدی سیستم دچار مشکل می کند .
    7) سیستم را خاموش کنید .
    8) گیج را جدا کرده و در پوش ها را در جای خود ببندید .

راه اندازی دستگاه

پس از لوله کشی و وکیوم، نوبت به سیم کشی بین دو یونیت می رسد . در این مرحله باید با توجه به راهنمای دستگاه سیم کشی انجام شود پس از اتمام این مرحله قبل از راه اندازی دستگاه موارد زیر را باید یک بار دیگر کنترل کرد :
1) آیا در محل اتصالات نشتی وجود دارد ؟
2) آیا عایقکاری صحیح لوله ها و روی مهره برنجی در محل اتصالات صحیح صورت گرفته است ؟
3) آیا کابل اتصال بین دو یونیت به طور محکم و ثابت به ترمینال ها متصل می باشد ؟
4) آیا تخلیه آب براحتی صورت می گیرد ؟
5) آیا اتصا زمین برقرار می باشد ؟
6) آیا یونیت داخلی درست به صفحه نگهدارنده متصل شده است ؟
7) آیا مقدار ولتاژ برق ورودی به دستگاه متناسب با مشخصه های برقی دستگاه می باشد ؟
8) آیا فیلتر های هوا نصب شده است ؟

همچنین پس از راه اندازی باید موارد زیر را چک نمود :

1) آیا هیچ صدای غیر طبیعی شنیده می شود ؟
2) آیا عملکرد سرمایش طبیعی می باشد ؟
3) آیا عملکرد ترموستات صحیح می باشد ؟
4) آیا عملکرد ریموت کنترل صحیح می باشد ؟

نکات اساسی در نصب اسپلیت

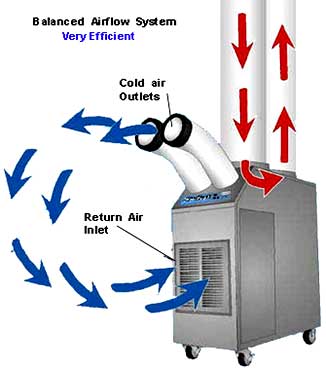

هرگز جلوی مسیر مکش و دهش هوای کولر را نگیرید .
زیرا میزان هوای روی اواپراتور کم شده و سیکل گردش هوای خوبی روی کندانسینگ یونیت ایجاد نمی شود . همچنین تبادل حرارتی نرمال بین هوا و مبرد ایجاد نشده، فشار غیر طبیعی در گاز بالا رفته و در طولانی مدت کمپرسور معیوب می گردد . همچنین تهویه خوبی در محیط داخل ایجاد نمی شود



یونیت داخلی و خارجی را مسدود نکنید
1) سیکل گردش هوا محدود می گردد .
2) سرویس و دسترسی دستگاه و همچنین تعویض فیلتر مشکل خواهد شد .
نتیجه اینکه کارآیی دستگاه کاهش یافته و اگر دستگاه در این وضعیت برای یک مدت طولانی استفاده گردد، این مسئله بار تحمیلی به کمپرسور وارد کرده که باعث معیوب شدن آن خواهد گردید . اگر قرار است یونیت داخلی در فضای مخفی قرار بگیرد از نوع مخصوص آن که برای این کار ساخته شده و در جدول های مخصوص هر دستگاه آورده می شود استفاده کنید .



موقعی که تعدادی کندانسینگ یونیت دارید و قرار است که در یک محل نصب گردند و به نحوه قرار گیری صحیح آن ها دقت کنید . در غیر این صورت راندمان سیستم بشدت کاهش می یابد .
با توجه به شکل خواهید دید که گرمای خروجی دستگاه اول به دستگاه دوم و گرمای خروجی دستگاه دوم به دستگاه سوم الی آخر منتقل می شود، که این دلیل کاهش راندمان دستگاه ها است .



به جهت باد و گردش صحیح هوا توجه کنید.
اگر سرعت بادی که به روی کندانسینگ یونیت می وزد ( 7 متر بر ثانیه یا بیشتر باشد ) سرعت گردش فن را کاهش داده حتی ممکن است باعث توقف فن گردد . در نتیجه باعث می شود که کندانسینگ یونیت کار خود را به خوبی انجام نداده و یک بار اضافی به کمپرسور تحمیل کند و باعث خرابی آن گردد .



به محل قرار گیری کندانسینگ یونیت توجه کنید .
دستگاه را جایی نصب نکنید که در زیر برف مدفون گردد و یا اگر در پارکینگ نصب می شود جایی نباشد که اتومبیل جلوی فن دستگاه را گرفته و عمل گردش هوای روی دستگاه را مختل نماید . همچنین نصب دستگاه در سایه باعث افزایش راندمان و کاهش مصرف برق می شود .



وقتی کندانسینگ یونیت روی دیوار نصب می گردد، آبی که از درین آن خارج می گردد موجب مزاحمت عابرین خواهد بود، لذا از لوازم مخصوص درین که برای اینکار وجود دارد استفاده نمایید .



کندانسینگ یونیت را در جایی نصب نمایید که در مواقع سرویس و تعمیرات دچار مشکل نشوید .



کندانسینگ یونیت جایی نصب شود که صدا و لرزش و همچنین هوای گرم خروجی آن برای همسایگان مشکل ایجاد نکند .



نصب کندانسینگ یونیت، در اطراف مولد های حرارتی و دودکش ها اشتباه است، زیرا باعث افت راندمان و خرابی دستگاه خواهد شد .



یونیت داخلی باید صحیح و تراز نصب گردد. در غیر اینصورت آب درین از مسیر اصلی خود خارج شده و از اطراف دستگاه به داخل اطاق سرازیر می گردد .



یونیت داخلی باید در ارتفاع مناسب از سطح زمین نصب گردد . ارتفاع بیش از اندازه باعث توزیع نامناسب هوا، عدم سرمایش و گرمایش مناسب می شود . ارتفاع معمول 3 متر می باشد .



اگر کاور های مسدود کننده که برای این نمونه یونیت های داخلی در نظر گرفته شده و باید در مسیر های تخلیه هوای خروجی در جای مناسب نصب گردند نصب نشود، توزیع مناسب هوا بخوبی صورت نمی گیرد و باعث عدم آسایش افراد است .



دستگاه های داخلی اسپلیت را در معرض هوای گرم و مرطوب محیط بیرون نصب نکنید، زیرا موجب از دست دادن سرمایش و تقطیر رطوبت محیط و در نتیجه جمع شدن آب در اطراف دستگاه می شود.



دستگاه داخلی، مخصوصا در حالت گرمایش باید در محلی مناسب نصب شود تا توزیع مناسب دما و جریان هوا در تمام محیط وجود داشته باشد .



یونیت داخلی را در مکان هایی که هوای آنها حاوی دود، گردوغبار و روغن است نصب ننمایید .
مکش بخار روغن موجب گرفتگی فیلتر دستگاه شده و کارآیی اواپراور را کاهش می دهد . اگر دستگاه به طور دائم تحت یک چنین شرایطی کار کند خراب می شود . لذا مکان مناسبی در نظر گرفته تا بخار مستقیم روغن توسط دستگاه مکیده نشود .



دستگاه ها را در معرض لرزش و صدای شدید نصب نکنید . فرکانس هایی که توسط بعضی از دستگاه ها ایجاد می شود، فرمان های الکترونیکی یک دستگاه تهویه مطبوع را مختل می کند و این امر باعث می شود که یا دستگاه عمل نکند یا غیر عادی عمل کند .



به گرد و غبار و آلودگی هایی که وارد لوله های مبرد می شوند دقت کنید .
آلودگی هایی که در لوله ها قبل از نصب، در اثر درپوش نکردن لوله ها ممکن است به وجود آید ، باعث مسدود کردن لوله مویین و همچنین در کوتاه مدت و یا دراز مدت بستگی به میزان آلودگی، کمپرسور را خراب می کند . هنگامی که سر لوله ها از قبل باز است آن ها را با ازت تمیز کنید . هرگز داخل لوله ها را با هوا یا اکسیژن تمیز نکنید .



اجازه ندهید آب به داخل لوله های مبرد وارد شود . اگر آب به داخل سیستم وارد شود، مشکلات بزرگی برای سیستم ( از جمله یخ زدگی در سر لوله مویین، اسیدی شدن روغن، ایجاد خورندگی و در نهایت خراب شدن یا سوختن کمپرسور ) ایجاد می کند .
بنابراین هنگامیکه در یک روز بارانی در حال کار هستید، درب لوله ها را به طرز مناسبی ببندید .



پس از باز کردن درپوش لوله ها بلافاصله لوله ها را ده دستگاه متصل نمایید .
اگر در داخل لوله ها هوا وجود داشته باشد، در زمانی که وکیوم یا هواگیری به خوبی انجام نشود هوای موجود در سیستم، فشار غیر طبیعی در دستگاه به وجود می آورد و ظرفیت دستگاه را کاهش می دهد و موجب سدمه دیدن کمپرسور می گردد . لذا بعد از نصب، تست فشار با ازت و وکیوم مناسب توصیه می گردد .



بیش از اندازه سیستم را شارژ یا کپسول را وارونه نکنید .
وقتی مبرد بیش از اندازه شارژ گردد در اثر تراکم مایع باعث خرابی کمپرسور می گردد . بنابراین به میزان لازم مبرد به سیستم شارژ کنید . این مقدار بر حسب کیلوگرم روی دستگاه نوشته شده است. برای دقت بهتر است از ترازوی دیجیتالی در هنگام کار استفاده کنید که برای همین منظور ساخته شده اند . شارژ گاز را به صورت مایع انجام ندهید مگر در مورد گاز R- 410 A که جایگزین R- 22 است و باید به صورت مایع شارژ گردد . البته سیستم های اسپلیت از قبل در کارخانه شارژ شده اند و نیازی به شارژ ندارند، مگر در مواقعی که به دلایلی نیاز به شارژ مجدد داشته باشند و یا به بعلت طولانی شدن مسیر لوله کشی به مقداری شارژ اضافه نیاز دارند .



برای تمیز کردن از اکسیژن استفاده نکنید . زیرا امکان انفجار کمپرسور وجود دارد. وقتی اکسیژن در مدار باقی بماند بسته به غلظت و دمای اکسیژن، روغن کمپرسور ممکن است ناگهان سوخته یا سبب انفجار گردد .



از طول لوله کشی بیش از اندازه استاندارد جلوگیری کنید. لوله کشی بیش از اندازه استاندارد علی رغم اینکه ظرفیت دستگاه را کاهش داده، باعث کم شدن سطح روغن در کمپرسور شده و در نهایت خرابی کمپرسور می شود .



هرگز یونیت داخلی و خارجی را در ارتفاع بیش از اندازه استاندارد قرار ندهید.
این عمل باعث جمع شدن روغن کمپرسور در یونیت داخل شده و برگشت آن به یونیت بیرونی کمپرسور را دچار مشکل نموده و باعث صدمه دیدن کمپرسور می شود .



مراقب باشید که لوله ها دو پهن نشوند، زیرا ظرفیت دستگاه کاهش یافته و یک بار اضافی به کمپرسور وارد می کند که باعث خراب شدن آن می گردد . همچنین در قسمت دو پهن شده امکان ترک خوردن و نشت وجود دارد، لذا از لوله خم کن مکانیکی و یا فنر خم کن برای خمکاری لوله ها استفاده کنید .



به سایز لوله های مبرد توجه داشته باشید. اگر سایز لوله ها بزرگتر از اندازه باشد جریان مبرد را در هنگام کار کاهش داده و باعث برگشت روغن به کمپرسور می شود . اگر سایز لوله ها خیلی کوچکتر از اندازه باشد باعث افزایش افت و کاهش ظرفیت سیستم می شود.



به ایزوله کردن و عایق کاری لوله های مبرد توجه کنید. اگر لوله رفت و برگشت هر دو در یک عایق قرار بگیرند در اثر تبادل حرارت بین دو لوله رفت و برگشت یک فشار نا متعادل در سیستم بوجود آمده که نتیجه آن کاهش ظرفیت دستگاه و ایجاد فشار غیر طبیعی می شود . لذا لوله های گاز و مایع را باید جداگانه ایزوله و عایق کاری نمود .



به شیر سه راهه ( شیر شارژ ) دستگاه توجه کنید. اگر در زمان کارکرد دستگاه شیر سه راهه بسته باشد گاز کمپرسور بر نمی گردد و در نتیجه دستگاه متوقف شده و سرما یا گرما ایجاد نمی شود . بعد از هواگیری حتما مطمئن شوید شیر سه راهه باز است .



به ایزوله کردن لوله درین توجه کنید . اگر لوله درین عایق نشود ( در حالت سرمایش ) باعث چکه کردن آب از اطراف لوله و در نهایت ریختن آب از سقف کاذب می شود .



به عملیات لوله کشی درین توجه کنید. در صورت امکان، مسیر لوله درین باید بدون زانو باشد. در صورت صحیح نبودن شیب لوله درین آبهای تقطیر شده جریان پیدا نخواهد کرد . در صورتی که لوله درین بصورت افقی نصب شود، شیب آن نباید کمتر از یک درصد ( یک متر در صد متر ) باشد، تا آب درین مناسب جریان یابد.



به شیب لوله درین توجه شود، زیرا عدم شیب مناسب لوله افقی درین باعث برگشت آب به سمت یونیت می شود و در نتیجه داخل سینی درین آب جمع شده که امکان سرریز شدن را دارد.



به طرز عمل لوله درین توجه کنید. در صورتیکه لوله درین بدون سیفون به داخل فاضلاب آب راه یابد، بوی بد فاضلاب آب به داخل نشت می کند.
لذا حتما انتهای لوله درین را به سیفون مجهز کنید.



به قطر و طول سیم توجه کنید. اگر از سیم با طول زیاد و یا قطر کم استفاده کنید، ممکن است سیم داغ شده و باعث آتش سوزی شود. حتما از جداول استاندارد که برای جریان سیم و کابل برای هر سطح مقطعی وجود دارد استفاده کرده، طول و سطح مقطع مناسب را انتخاب نمایید .



سیم های برق را روی ترمینال با دقت بسته و محکم کنید، در غیر اینصورت گرمای حاصله از اتصال ضعیف امکان سوختن سیم یا صدمه زدن به قسمت های الکتریکی و الکترونیکی و کمپرسور را به همراه خواهد داشت، زیرا یک اتصال ضعیف افت ولتاژ بوجود می آورد.



به اتصال کابل های ارتباطی یونیت خارجی و داخلی توجه داشته باشید. امکان دارد در جایی که چند دستگاه با هم نصب می گردند، کابل های ارتباطی اشتباها وصل شوند. در صورت اتصال اشتباه، عملکرد های دستگاه صحیح نخواهد بود، مخصوصا هنگامی که عملکرد سرمایش کار می کند، دما کنترل نخواهد شد . حتی امکان دارد بر اثر فرمان اشتباه دستگاه، مایع مبرد در اواپراتور تبخیر نشده و وارد کمپرسور شود که در این صورت باعث خرابی کمپرسور خواهد شد.



به توالی فازها و جهت گردش کمپرسور در دستگاه های های سه فاز، مخصوصا در کمپرسور های روتاری، اسکرال و اسکرو توجه داشته باشید. تغییر و جابجایی دو سیم در سیستم سه فاز، جهت گردش کمپرسور را عوض کرده و کمپرسور درست عمل نمی کند، لذا سعی کنید به رنگ سیم ها و صحیح بودن توالی فازها دقت شود ودر هنگام سرویس، بعد از باز کردن، سیم ها حتما درست در جای قبلی خودشان نصب گردند. همچنین کنتاکتور مورد استفاده از تابلو اصلی بایستی متناسب با ظرفیت دستگاه باشد، در غیر اینصورت باعث بالا رفتن حرارت و خرابی زودهنگام آن می شود که نهایته ممکن است به دستگاه صدمه بزند.

DEFROST SYSTEM

HOT GAS DEFROST

ONLINE HVAC TRAINING

منتظر شنیدن دیدگاه شما هستیم

ارسال دیدگاه

ایجاد حساب کاربری
نام و نام خانوادگی (اجباری)
شماره موبایل (اجباری)
تخصص
شهر
بازیابی رمز عبور
